壁挂炉水路连接重要注意事项

  • 时间: 2022-04-06 11:39:13 阅读量: 28

  水管连接

  壁挂炉的热功率是根据建筑的热需求而预先设定的,为了使壁挂炉运行止常,使用寿命更长,系统必须均衡,所有包装正常运作的配件齐全。如果必要,建议在壁挂炉与采暖系统之间安装截止阀,使壁挂炉与采暖设备分开。

  安全阀的排水口必须连接到地漏或排水管,以免采暖系统超压时水喷涌到地面上。否则,如果泄压造成房间淹没,壁挂炉制造商概不负责。安装前,应仔细清洗所有水管中的残余物和脏物,避免影响壁挂炉正常运行。

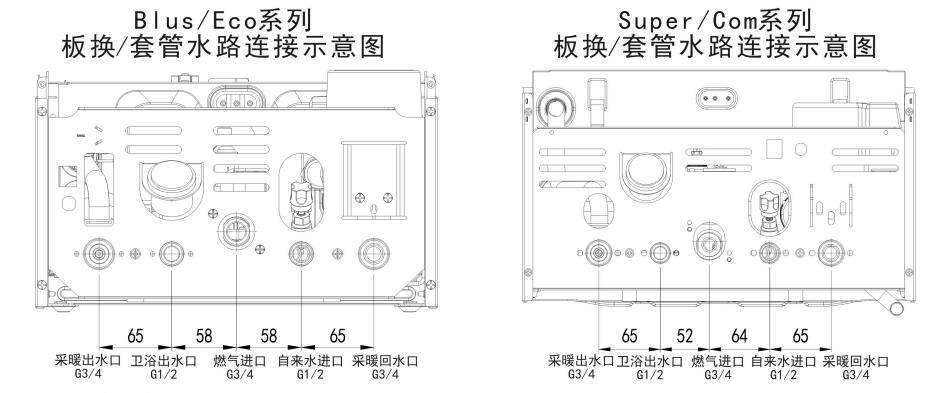

  水路连接示意图


  按图示各进出水管的位置将供暖系统和热水系统管道与壁挂炉正确连接。

  水路连接其它重要注意事项

  (1) 安全阀泄水管必须接地漏,而且连接管上不得安装阀门。

  (2) 若在卫生热水系统上安装了单向阀,则必须在壁挂炉与卫生热水系统之间安装1个安全阀门。

  (3) 建议在壁挂炉与散热系统之间安装一个截流阀,以便在维修等必要时能够将壁挂炉与散热系统隔离。

  (4) 将管道与壁挂炉安装之前,必须用8公斤压力的压缩空气和高压水管将管道中的杂物清除干净,尤其是采用的铸铁暖气片的系统须多次清洗管道。

  (5) 所有管道连接均不允许用丝麻,面应采用生料带。如有特殊情况釆用丝麻,必须用8公斤压力的压缩空气和高压水将管道中的杂物反复清洗干净。

  (6) 必须在采暖系统的回水管道上安装Y型过滤器。

  (7) 必须在采暖系统的最低位置安装放水阀。

  (8) 此系列壁挂炉采用了闭式循环系统,对水路密闭性要求较严格,请在将壁挂炉和暖气系统连接好后,仔细注水试压,确保壁挂炉及用户的采暖系统没有跑、滴、漏水的情况。

  (9) 当地水质很硬或腐蚀性较强,须考虑在采暖系统管路中预留补软化水的接口。

  (10) 当采暧系统管路阻力过大时,可外接水泵。
