  燃气壁挂炉同轴烟管如何安装

  1.墙面钻孔

  (1).用纸质安装模板和刮板配合,找准尺寸,在墙上划一个直径约为120mm的圆;

  (2) 以墙壁上所画圆为边界钻孔,如下图所示。

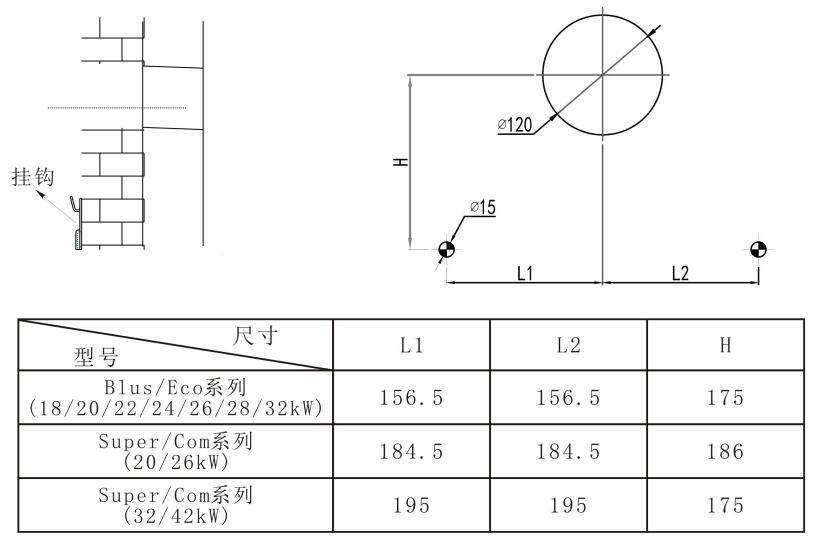

  (3) 在墙壁上钻三个成三角形分布的孔。大孔直径为120mm,下端两个小孔的宜径为15mm如右下图所示。

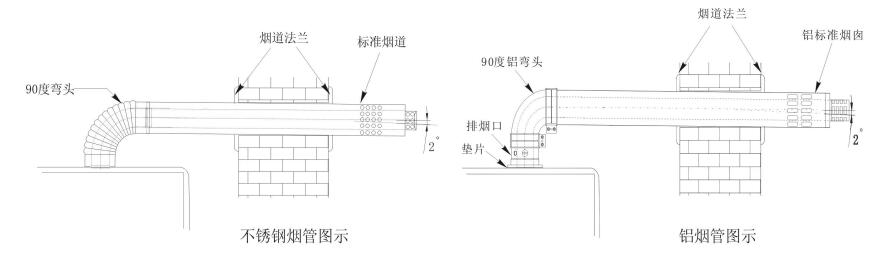

  2. 同轴烟管的水平连接

  随机提供有一套(用来排放壁挂炉燃烧产生的废气和从室外引进燃烧所需的新鲜空气) 平衡式同轴烟道,须正确与壁挂炉连接。


  除此,用户还可根据实际情况,另外订购以下特殊是情形下的烟管。
