燃气壁挂炉标准烟道的安装流程

  • 时间: 2022-04-06 11:09:15 阅读量: 24

  燃气壁挂炉标准烟道的安装

  (1) 将标准同轴烟道穿过墙孔伸出室外,须露出烟管上所有吸气小孔;

  (2) 在墙内和墙外烟道上套上烟道法兰,密封好烟管与墙孔之间的间隙;

  (3) 将标准90°弯头一端插进标准烟管里,另一端套装在壁挂炉顶部进/排气烟道出口上,须确保内外连接管连接牢固,密封严密;

  (4) 在标准90°弯头与壁挂炉和标准烟管连接处贴上密封条;

  (5) 应保证安装好的烟管在室外端的出门向下倾斜2° ,以防雨雪及冷凝水倒灌入壁挂炉内。

  如图加长烟道的安装根据客户实际安装位置不同,可能会遇到标准随机配置的同轴烟道不够长或需要拐弯的情形,客户可另外订购加长烟管和90°弯头,按以下步骤安装:

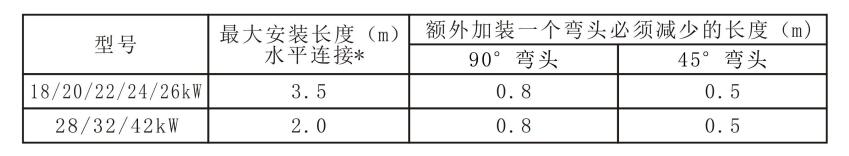

  (1)计算折合后的最大安装长度。下表给出了相应机型烟道的最大水平连接安装长度及弯头的阻力损失,为使壁挂炉能正常运行,请不要超过此极限长度;

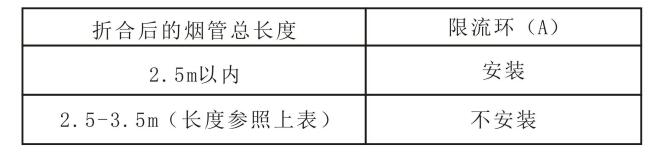

  (2)去掉壁挂炉顶部吸/排气口处安装的限流坏(如F页图),可遵照下表:


  (3) 将标准同轴烟道穿过墙孔伸出空外,须露出烟管所有吸气小孔;

  (4) 在墙内和墙外烟道上套上烟道法兰,密封好烟管与墙孔之间的间隙;

  (5) 将需要连接的加长烟管和弯头与标准烟管连接好;

  (6) 将标准90°弯头套装在壁挂炉顶部进/排气烟道出口上,另一端插进连接好的加长烟管里,须确保内外管连接牢固,密封严密;

  (7) 在壁挂炉出口弯头及所有连接口处贴上密封条;

  (8) 应保证安装好的烟管在水平方向向下倾斜2° ,以防雨雪及冷凝水倒灌壁挂炉内。

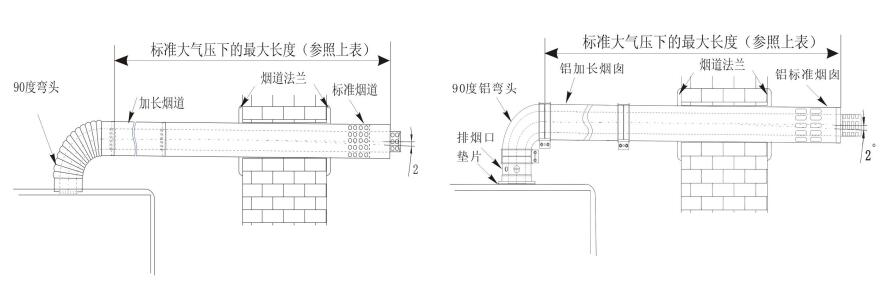

  下图是安装好的示意图:


  (9)器具排气安装方式为强制排气类.按照GB25034-2010标准操作。
